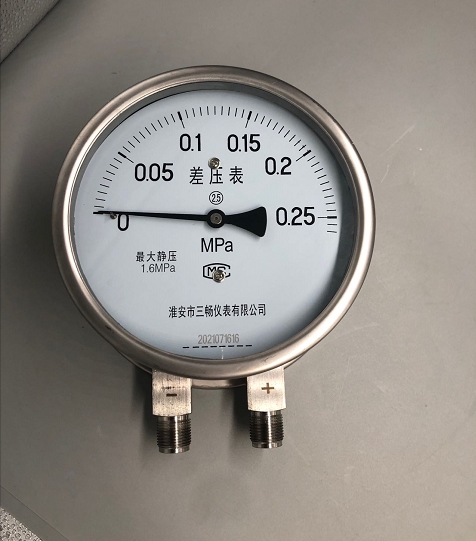

差壓表

CYW-152B及(ji)CYW-153B差壓表(以下簡稱差壓表)適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管及連接部件）、導壓系統（包括接頭、導管等）采用特種奧氏體不銹鋼制成，具有較強的耐腐蝕及抗工作環境侵蝕影響。不銹鋼差壓表的整體結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同用戶的配套安裝。

不銹鋼差壓表的結(jie)構(gou)原理：

不銹鋼差壓表(biao)采用雙波紋管結構(gou)，即兩只波紋管分別安裝(zhuang)在“工”字(zi)型(xing)支(zhi)架(jia)兩側的對(dui)稱位置(zhi)上(shang)。“工”字(zi)型(xing)支(zhi)架(jia)的上(shang)下兩端(duan)分別為活(huo)動端(duan)和固定端(duan)，中間由彈簧(huang)片相連接(jie)；兩只波紋管呈(cheng)平行狀態，分別用導管與表(biao)殼上(shang)的高(gao)低壓接(jie)頭相連接(jie)；齒輪傳動機構(gou)直接(jie)安裝(zhuang)在支(zhi)架(jia)的固定端(duan)，并通(tong)過拉桿(gan)與支(zhi)架(jia)的活(huo)動端(duan)相連接(jie)；度盤則(ze)直接(jie)固定在齒輪傳動機構(gou)上(shang)。

      不銹鋼差(cha)壓(ya)表的(de)工作原(yuan)理：基(ji)于(yu)感(gan)壓(ya)元件采用(yong)兩(liang)(liang)只具有相同(tong)剛度的(de)波紋管，因此在同(tong)一被測(ce)介質下(xia)迫使其產(chan)生相同(tong)的(de)集中(zhong)力(li)(li)分別作用(yong)于(yu)活動(dong)支架(jia)上，由于(yu)彈簧片兩(liang)(liang)側在等力(li)(li)矩(ju)作用(yong)下(xia)不產(chan)生擾度，故(gu)支架(jia)還處于(yu)原(yuan)始(shi)位置，這樣(yang)齒輪傳動(dong)機(ji)構也(ye)不動(dong)作，使指(zhi)針仍指(zhi)在零位。
      當施加不(bu)(bu)同壓(ya)力(li)（一(yi)般(ban)高壓(ya)端(duan)高于(yu)低壓(ya)端(duan)）時，兩(liang)波紋管作用在活動支架上的(de)(de)力(li)則不(bu)(bu)相(xiang)等，使分別產(chan)生相(xiang)應(ying)的(de)(de)位(wei)移(yi)，并帶動齒輪傳(chuan)動機構傳(chuan)動并予放(fang)大，由指針偏轉后指示出兩(liang)者之(zhi)間的(de)(de)差壓(ya)值。

不銹(xiu)鋼差壓表(biao)的主要技術指標：

1.差(cha)壓(ya)的(de)測量范圍(wei)、公稱(cheng)工(gong)作壓(ya)力、精確度等(deng)級(ji)及(ji)接頭(tou)螺(luo)紋尺寸：

2.導壓系(xi)統(tong)及(ji)外殼(ke)等(deng)材質：

3.不銹鋼差壓表的(de)外型及安裝尺寸：見(jian)圖1、圖2、圖3

  4.使用環境溫度：-40～70℃
  5.抗工作環境振動：V.H.3級
  6.重量：約1.5kg
  7.儀表外殼防護等級：IP54
  8.儀表技術性能符合企業標準Q/YXBM831-1997《不銹鋼差壓表》
