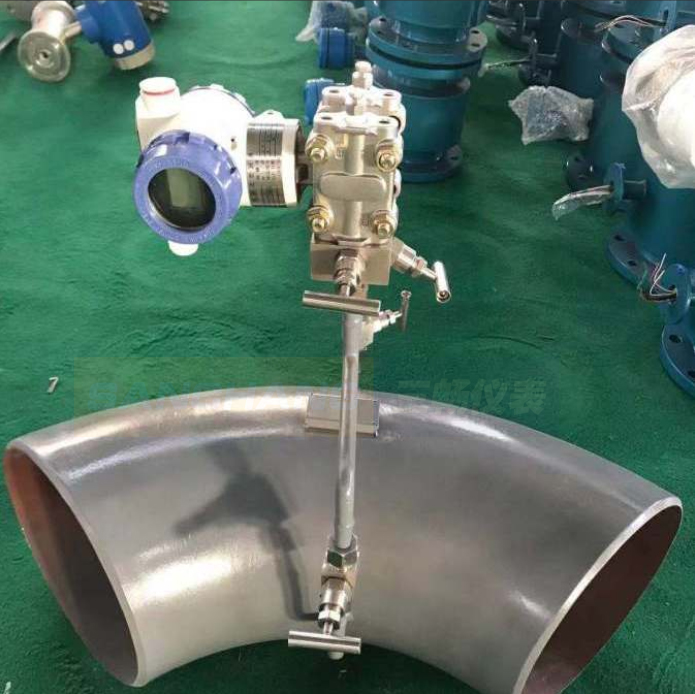

彎管流量計

 SC-ZWY系(xi)列智(zhi)能(neng)彎(wan)管(guan)流(liu)量(liang)計(ji)是差壓(ya)式流(liu)量(liang)測(ce)量(liang)系(xi)統。該彎(wan)管(guan)流(liu)量(liang)計(ji)是利用(yong)流(liu)體(ti)流(liu)經彎(wan)管(guan)傳(chuan)感(gan)器時做圓周運(yun)動而產生(sheng)離心力(li)(li)即(ji)在彎(wan)管(guan)傳(chuan)感(gan)器的內外(wai)側形成了壓(ya)力(li)(li)差△P，該壓(ya)力(li)(li)差△P的大小與流(liu)體(ti)流(liu)速(su)、流(liu)體(ti)質量(liang)（密度）以及(ji)做圓周運(yun)動的曲率半徑有關，流(liu)體(ti)的平均流(liu)速(su)V與壓(ya)力(li)(li)差△P符合平方比例關系(xi)。歡迎咨詢彎(wan)管(guan)流(liu)量(liang)計(ji)價格(ge)！

智能彎(wan)管流量計測量介質(zhi)：

● 液體(ti): 熱水、冷水、輕質(zhi)油、化工液體(ti)。

● 氣(qi)(qi)體：高(gao)爐(lu)煤氣(qi)(qi)、焦爐(lu)煤氣(qi)(qi)、混合煤氣(qi)(qi)、各種單組分(fen)多(duo)組分(fen)氣(qi)(qi)體。

● 過熱蒸汽、飽和(he)蒸汽。

● 壓縮空氣。

● 天然(ran)氣，液化氣，火炬氣。

智能(neng)彎管(guan)流量計特點：

● 傳感器內部無(wu)插(cha)入(ru)件(jian)和節流件(jian)，沒有(you)壓力損失(shi)。

● 適合(he)測量臟氣體，不易堵塞。

● 傳感器(qi)適用溫(wen)度(du)、壓力范圍寬：－50～600℃， 0～30Mpa。

● 直管(guan)段要求低，前5D后(hou)2D。

● 大口(kou)徑傳感器可(ke)以利用現場的(de)90°彎(wan)頭在線改(gai)造。

● 傳感器(qi)可工(gong)作于(yu)高(gao)溫(wen)、高(gao)壓、粉塵、振動、潮濕的惡(e)劣條件。

● 全(quan)量程段的(de)專(zhuan)家算(suan)法(fa)(fa)，特別是蒸(zheng)汽(qi)(qi)的(de)測(ce)(ce)(ce)量，蒸(zheng)汽(qi)(qi)隨溫(wen)度(du)、壓(ya)力的(de)變(bian)(bian)化，過熱蒸(zheng)汽(qi)(qi)經常(chang)會轉變(bian)(bian)成(cheng)為飽(bao)和(he)蒸(zheng)汽(qi)(qi)，形成(cheng)汽(qi)(qi)液(ye)兩相(xiang)流介(jie)質。在算(suan)法(fa)(fa)中補償了(le)汽(qi)(qi)液(ye)兩相(xiang)流介(jie)質對質量流量測(ce)(ce)(ce)量的(de)影響，保證了(le)測(ce)(ce)(ce)量準確度(du)。

● 可查詢前(qian)720小時，前(qian)365天，前(qian)36個月，前(qian)10年的(de)流(liu)量數據。

彎管流量計技術參數

流(liu)量轉換器有壁掛式(shi)和盤裝式(shi)兩種(zhong)   外殼材料：ABS 防護等級：IP65 外形尺寸：213×185×107mm 重量：1.2Kg   外殼材料：ABS 防護等級：IP52 外形尺寸：160×80×160mm 開孔尺寸：152×76mm 重量：1.0Kg 壁掛式(shi)   盤裝式   　　 ● 2×8鍵盤，2×10位全中文字符液晶顯示，菜單式操作。 ● 測量顯示: 質量流量、標況體積流量、累計流量、溫度、壓力、差壓值。 ● 瞬時流量zui大顯示值：999999.9 ● 累計流量zui大顯示值：999999999 ● 信號輸出：4～20mA、RS-485或RS-232

彎(wan)管(guan)傳(chuan)感器

彎管傳感器分為L型和S型。L型傳感器安裝在現場管道的90°自然轉彎處，S型傳感器可以安裝在任意空間的直管道上。與管道的連接方式為焊接或法蘭連接。 ● L型傳感器 適用管徑：DN15～4000mm 彎徑比：R/d 1.0～5.0       彎徑比1.5 彎徑比大于1.5 L型傳(chuan)感(gan)器幾何(he)形(xing)狀(zhuang)示意圖

● S型傳感器 適用管徑：DN15～4000mm

S型傳(chuan)感器幾何形(xing)狀示意圖

S型(xing)彎(wan)徑比1.5傳感器長度表

通徑 DN （mm） 25 50 80 100 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1500 S型 總長度L （mm） 106 213 340 425 637 849 1061 1273 1485 1697 1910 2121 2546 2970 3394 3819 4243 5091 5940 6364

彎管流(liu)量計安裝 　　 　　液體測量系統     L型(xing)傳感器在水(shui)平轉水(shui)平管(guan)道上的安裝 L型(xing)傳(chuan)感(gan)器(qi)在水平(ping)轉(zhuan)垂(chui)直(zhi)(zhi)或(huo)垂(chui)直(zhi)(zhi)轉(zhuan)水平(ping)管(guan)道上的(de)安裝     S型傳(chuan)感器在水平直管道上的(de)安裝(zhuang) S型傳感(gan)器(qi)在垂(chui)直直管道(dao)上的安裝

● 差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體  排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與一次閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。

● 被測液體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤。 氣體測量系統

L型傳感(gan)器在水平轉水平管道(dao)上的(de)安裝(zhuang) L型傳感器在水(shui)平轉垂直或垂直轉水(shui)平管道上(shang)的安裝     S型傳感器在(zai)水平直管道上的安裝 S型傳感(gan)器在垂直(zhi)直(zhi)管(guan)道上(shang)的安裝

● 為了安裝和維護的方便，首選差壓變送器安裝在彎管傳感器的下方。 ● 為使氣體中的水分盡量少的進入導壓管，取壓體向上傾斜15°角左右。 ● 被測氣體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤。

蒸(zheng)汽(qi)測量系統     L型(xing)傳感(gan)器(qi)在水平(ping)轉水平(ping)管道上的(de)安裝 L型傳感器在(zai)水(shui)平(ping)轉垂直(zhi)(zhi)或垂直(zhi)(zhi)轉水(shui)平(ping)管道上(shang)的(de)安裝     S型傳(chuan)感器在水平直(zhi)管道上的安裝 S型傳感器在(zai)垂直(zhi)直(zhi)管道上的安(an)裝

● 盤式冷凝器的盤面要水平，與取壓體在同一水平面上。 ●差(cha)壓變送器(qi)應(ying)安裝在彎管傳(chuan)感器(qi)的下方(fang)，使引(yin)壓(ya)(ya)(ya)(ya)管中(zhong)的氣體(ti)排放回到管道中(zhong)。如果現場條件是(shi)差壓(ya)(ya)(ya)(ya)變(bian)(bian)送(song)器(qi)必須(xu)安裝在彎管傳(chuan)感器(qi)上方(fang)，則要求與根閥連接的引(yin)壓(ya)(ya)(ya)(ya)管應(ying)先向下，然后緩變(bian)(bian)轉彎向上，與差壓(ya)(ya)(ya)(ya)變(bian)(bian)送(song)器(qi)連接。 溫度變(bian)送器安裝 　　● 溫度變送器為兩線制4～20mA輸出。 ● 安裝位置應距彎管傳感器下游2D～5D。 ● 溫度變送器與管道垂直或與管道內流體流動方向逆向傾斜安裝。 ● 管道溫度較高時，盡量避開熱氣流，必要時在管道加裝保溫層，使變送器的工作環境溫度低于60℃。   壓力變送器(qi)安裝(zhuang) 　　● 壓力變送器為兩線制4～20mA輸出。 ● 安裝位置應距彎管傳感器小于2D。 ● 測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。 ● 被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。   彎管流(liu)量(liang)計技(ji)術參(can)數

彎管流量計選型編碼

● 在(zai)對彎管流量計進行(xing)選型之前，要確定以下內容(rong)，并填寫下面的表格。 ①被測介質名稱、介質的成分或密度。 ②zui大流量、zui小流量、常用流量、溫度、壓力。 ③工藝管道內徑、壁厚、材質、傳感器安裝部位。  注：根據客戶的具體要求，我公司可以承接現場彎管傳感器改造工程，對于大管徑，可大幅度降低用戶采購成本。 1 測量介質   2 流量 刻(ke)度流量(liang)   單(dan)位 Kg/h　□  T/h　 □  Nm³/h□  條件 溫度　℃ 　壓力(li)　MPa 　濕度　% zui大流量   溫度　℃ 　壓力(li)　MPa 　濕度　% 常(chang)用流量   溫度(du)　℃ 　壓力　MPa 　濕(shi)度(du)　% zui小流量   溫度　℃ 　壓(ya)力(li)　MPa 　濕度　% 3 介(jie)質密度或組分(fen)   Kg/ m³ 條(tiao)件 溫度 ℃ 壓力 MPa 4 工況壓力   MPa 8 安(an)裝狀態 水(shui)平　 □  垂直　　 □     5 工況溫度   ℃ 9 安裝方式 焊接　 □  法蘭連接(jie) □     6 管(guan)道內(nei)徑   mm 10 傳感器(qi)類別 L型　　□  s型　　　□     7 管道外徑(jing)   mm 11 管道材質   12 　　彎(wan)徑(jing)比（彎(wan)管改造時需填）：
