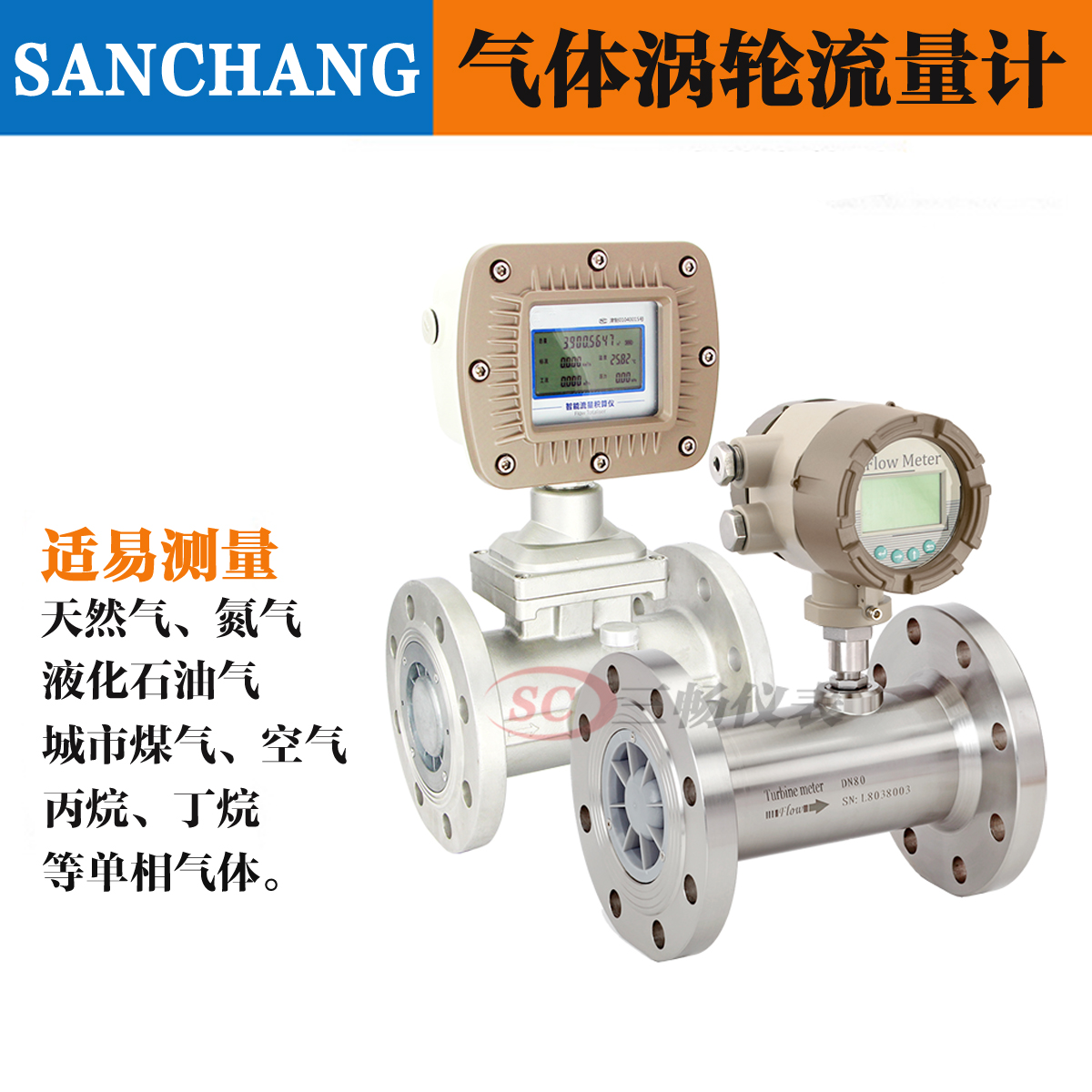

氣體渦輪流量計

產品名稱：氣體渦輪流量計

產品型號：

概述：SC-LWGQ型一體化氣體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上

18952302362

詳細信息

SC-LWGQ型氣體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。氣體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的氣體渦輪流量計可以應用于制藥行業。
一體化氣體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
  一體(ti)化表(biao)頭可以顯示的流量單(dan)位眾多，有立方(fang)米，加侖，升(sheng)，標準立方(fang)米，標準升(sheng)等，可以設定固(gu)定壓力(li)、溫度(du)參數對氣體(ti)進行補償，對壓力(li)和溫度(du)參數變化不大的場合，可使用(yong)該儀(yi)表(biao)進行固(gu)定補償積算(suan)。

氣體渦輪流量計技術參數

公稱口徑：　管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：　管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：　-20℃～50℃
介質溫度：　測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：　86KPa～106KPa
公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：　ExdIIBT4
連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
氣體渦輪流量計顯示方式：　

（1）遠傳顯示：脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示累積流量，單位(m3)

4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能：
（1）脈沖輸出，p-p值由供電電源確定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口
供電電源：
（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：　傳感器至顯示儀距離可達500m

氣體渦輪流量計型譜規格及說明:

型譜規格									說明
	SC-								渦輪流量計
介質		S							水
		Q							氣
		Y							油
介質壓力			1						低壓和常壓≤2.5MPa
			2						中壓≤6.4MPa
			3						高壓≤32MPa
介質溫度				1					常溫-20℃~55℃
				2					中溫-20℃~120℃
				3					高溫-20℃~180℃
防爆等級					1				普通型
					2				隔爆型
					3				本安型
輸出方式						0			無輸出
						1			頻率輸出
						2			4-20mA輸出
						3			1~5V輸出
顯示方式							0		無顯示
							1		就地顯示
口徑								-010	Φ10
								-015	Φ15
								-025	Φ25
								…	…
								-200	Φ200
