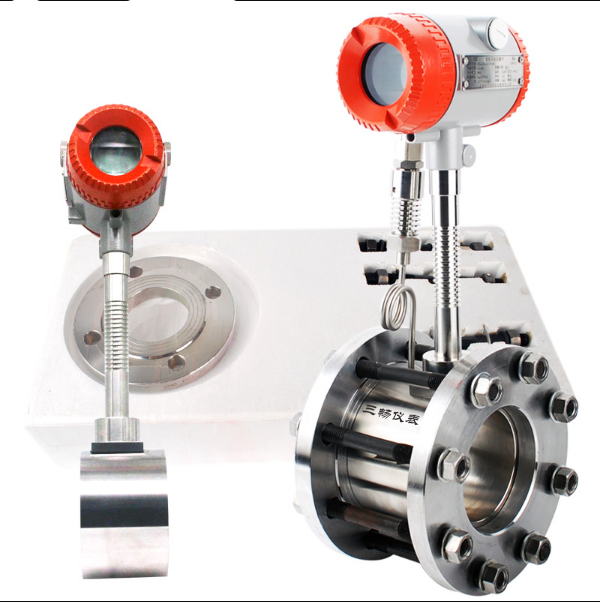

蒸汽流量計概述

     SC-LUGB蒸汽流量計采用壓電應力式傳感器，可靠性高,可在－25℃～＋250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表,三暢儀表專產蒸汽流量計,廣泛應用于蒸汽、氣體流量測量,是專業的蒸汽流量計生產廠家.



蒸汽渦街流量計原理

      蒸汽渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

　　為提高蒸汽流量計的耐高溫及抗振動性能，我公司新近開發出了HLUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。

    是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量



蒸汽流量計應用

    在實際應用中，往往非常大流量遠低于儀表的上限值，隨著負荷的變化，非常小流量又往往會低于儀表的下限值，儀表并非工作在它的非常佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司作為蒸汽流量計廠家研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

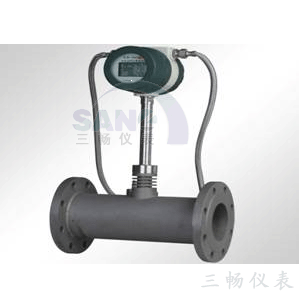

    為了使用方便，電池供電的本地顯示型蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型蒸汽渦街流量計帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。



LUGB型(xing)蒸汽流(liu)量(liang)計測(ce)量(liang)范圍

          不同口徑(jing)儀(yi)(yi)表(biao)(biao)測(ce)量流量范(fan)圍(wei)會有所不同，儀(yi)(yi)表(biao)(biao)選(xuan)擇過(guo)程中一定要(yao)按(an)照(zhao)流量使用(yong)范(fan)圍(wei)來選(xuan)擇儀(yi)(yi)表(biao)(biao)，非(fei)常忌諱的(de)(de)是按(an)照(zhao)管(guan)道(dao)粗(cu)細(xi)選(xuan)擇儀(yi)(yi)表(biao)(biao)。根據管(guan)道(dao)選(xuan)擇儀(yi)(yi)表(biao)(biao)非(fei)常大的(de)(de)弊端是：很容易由于(yu)流量不足導(dao)致(zhi)測(ce)量誤(wu)差。

           LUGB型氣體渦街流(liu)(liu)(liu)量(liang)(liang)計的流(liu)(liu)(liu)量(liang)(liang)范(fan)圍判(pan)定是以工(gong)況(kuang)流(liu)(liu)(liu)量(liang)(liang)為依(yi)據，因此儀(yi)表(biao)選用(yong)(yong)中將流(liu)(liu)(liu)量(liang)(liang)轉化為工(gong)況(kuang)流(liu)(liu)(liu)量(liang)(liang)然后(hou)對比流(liu)(liu)(liu)量(liang)(liang)范(fan)圍表(biao)，盡可能使(shi)常用(yong)(yong)流(liu)(liu)(liu)量(liang)(liang)在儀(yi)表(biao)測(ce)量(liang)(liang)的中間范(fan)圍。

4.3.1蒸汽流量計參比(bi)條件

          1．氣體：常(chang)溫常(chang)壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。

          2．液體(ti)：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

參(can)比(bi)條件下蒸汽流(liu)量(liang)計工況(kuang)流(liu)量(liang)參(can)考范圍表(biao)

儀(yi)表口(kou)徑 (mm)	液體(ti)		氣體(ti)
	測量范(fan)圍 (m3/h)	輸出(chu)頻率范圍 (Hz)	測(ce)量范圍(wei) (m3/h)	輸出頻率范圍 (Hz)
15	0.3～5	35～450	3～15	300～1600
20	0.6～10	29～380	6～30	230～1200
25	1.2～16	25～320	8.8～52	170～1100
32	1.8～20	18～200	10～120	100～1180
40	2～40	10～190	27～205	130～1040
50	3～60	8～150	35～380	94～920
65	4～85	6～120	60～640	90～910
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
125	20～350	3.2～57	150～2000	38～475
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
(300)	100～1500	5.5～87	1560～15600	85～880
(400)	180～3000	5.6～87	2750～27000	85～880
(500)	300～4500	5.6～88	4300～43000	85～880
(600)	450～6500	5.7～89	6100～61000	85～880
(800)	750～10000	5.7～88	11000～110000	85～880
(1000)	1200～17000	5.8～88	17000～170000	85～880
>(1000)	協議		協(xie)議(yi)



注：表中(zhong)(300)～(1000)口徑為插入式(shi)

工況(kuang)(kuang)流(liu)量(liang)是(shi)(shi)指儀(yi)表測量(liang)出當前通過管(guan)道(dao)介質的(de)體(ti)積(ji)，是(shi)(shi)在工作狀態下的(de)介質，例(li)如(ru)氣體(ti)是(shi)(shi)可以被(bei)壓(ya)(ya)縮的(de)，在管(guan)道(dao)內存在壓(ya)(ya)力時，氣體(ti)被(bei)壓(ya)(ya)縮后的(de)體(ti)積(ji)就是(shi)(shi)工況(kuang)(kuang)流(liu)量(liang)。工況(kuang)(kuang)流(liu)量(liang)會隨著工作環境改(gai)變(bian)而(er)改(gai)變(bian)。

標(biao)況流量是指介質(zhi)在標(biao)準(zhun)大氣(qi)壓(ya)力下和(he) 0°（或(huo) 20°）標(biao)準(zhun)下的(de)體積(ji)，當壓(ya)縮氣(qi)體被釋放到標(biao)況環(huan)境中(zhong)轉化的(de)體積(ji)。標(biao)況流量在任何環(huan)境中(zhong)均(jun)不會發生改變。

蒸(zheng)汽(qi)流量計(ji)(ji)測量得出(chu)的是工(gong)況體積，只有做溫(wen)壓(ya)補償后才(cai)可以得出(chu)標(biao)況體積，一般用(yong)(yong)于貿易(yi)計(ji)(ji)量時， 氣體采(cai)用(yong)(yong)標(biao)況為主(zhu)，蒸(zheng)汽(qi)通常采(cai)用(yong)(yong)質量計(ji)(ji)量。

 LUGB型蒸汽流(liu)量計儀(yi)表管道安(an)裝要求

蒸汽流量(liang)計(ji)產品安裝與(yu)使用(yong)

6.1儀(yi)表安裝(zhuang)環(huan)境(jing)要求

      1.蒸(zheng)汽流(liu)量(liang)計應(ying)安(an)裝在室內，如果安(an)裝在室外，上面(mian)應(ying)有(you)遮蓋物，以防雨水侵(qin)入和烈日暴曬而影(ying)響(xiang)流(liu)量(liang)計的使用壽命（流(liu)量(liang)計接線(xian)時屏蔽線(xian)要做成(cheng) U 型，非常后進(jin)(jin)入表(biao)殼(ke)時線(xian)路為從下(xia)往上，避(bi)免雨水沿線(xian)路進(jin)(jin)入到表(biao)殼(ke)內部）；

      2.蒸汽(qi)流量(liang)計(ji)周(zhou)圍不得有強(qiang)外磁(ci)場干擾、強(qiang)電(dian)設(she)備(bei)(bei)、高頻設(she)備(bei)(bei)，并且避免與這些設(she)備(bei)(bei)共用電(dian)源(yuan)；

      3.不(bu)要和變頻器(qi)、電(dian)(dian)焊機等污染電(dian)(dian)源的設備共用電(dian)(dian)源，必要時加裝凈(jing)化電(dian)(dian)源；

      4.避(bi)開高溫、寒冷、腐蝕性或極度潮濕的(de)環(huan)境，如必(bi)須安裝(zhuang)必(bi)須做好流(liu)量計的(de)保(bao)護工作；

      5.蒸汽流量計(ji)應(ying)避免安裝(zhuang)在振(zhen)動(dong)較強的管道上。若必須安裝(zhuang)，須在其上下游 2D 處加(jia)(jia)設管道緊固裝(zhuang)置，并(bing)加(jia)(jia)防振(zhen)墊，加(jia)(jia)強抗振(zhen)效果(guo)；

      6.儀表安裝點周圍應該留有(you)較充(chong)裕的空間，以便安裝接線和定期維護(hu)。





6.2蒸汽(qi)流量計儀表管道(dao)安裝要求



      蒸(zheng)汽流量計對(dui)安裝點的(de)上(shang)下(xia)游直管段(duan)(duan)有一定要求，否(fou)則會影響介質(zhi)在(zai)管道中的(de)流場(chang)，影響儀(yi)表的(de)測量精度。儀(yi)表的(de)上(shang)下(xia)游直管段(duan)(duan)長度要求見(jian)圖，DN 為儀(yi)表公稱(cheng)通徑，單位:mm

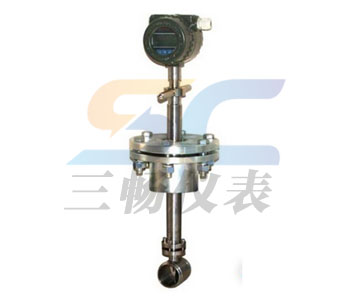

6.3插(cha)入式蒸汽流(liu)量計(ji)安裝步驟

      1.在管道上用氣焊開一個(ge)略小于φ100mm 的圓(yuan)孔，并把圓(yuan)孔周圍毛刺清除(chu)干凈，以(yi)保(bao)證測頭(tou)旋轉流利；

      2.在管道(dao)圓孔(kong)處焊上廠家提供的(de)法(fa)蘭(lan)，要求法(fa)蘭(lan)軸(zhou)線與管道(dao)軸(zhou)線垂直；

      3.將球閥(fa)及傳感器安裝在焊接好的法蘭(lan)上；

      4.調節絲杠(gang)，使插入(ru)深度(du)符合(he)要(yao)求（保(bao)證測(ce)頭(tou)中(zhong)心(xin)軸(zhou)線和管道中(zhong)心(xin)軸(zhou)線重合(he)），流(liu)體(ti)流(liu)向必須與方(fang)向標(biao)上的指示箭頭(tou)保(bao)持一(yi)致；

      5.均勻擰緊壓蓋上的(de)螺絲。(注：壓蓋的(de)松緊程度決定儀表的(de)密封程度和絲杠能否旋(xuan)動)；



      6.檢查各環節是否完成好，慢(man)慢(man)打(da)開閥門(men)觀察是否有泄漏（需特別注意人身(shen)安(an)全(quan)）若(ruo)有泄露請重復步驟 5、6。
