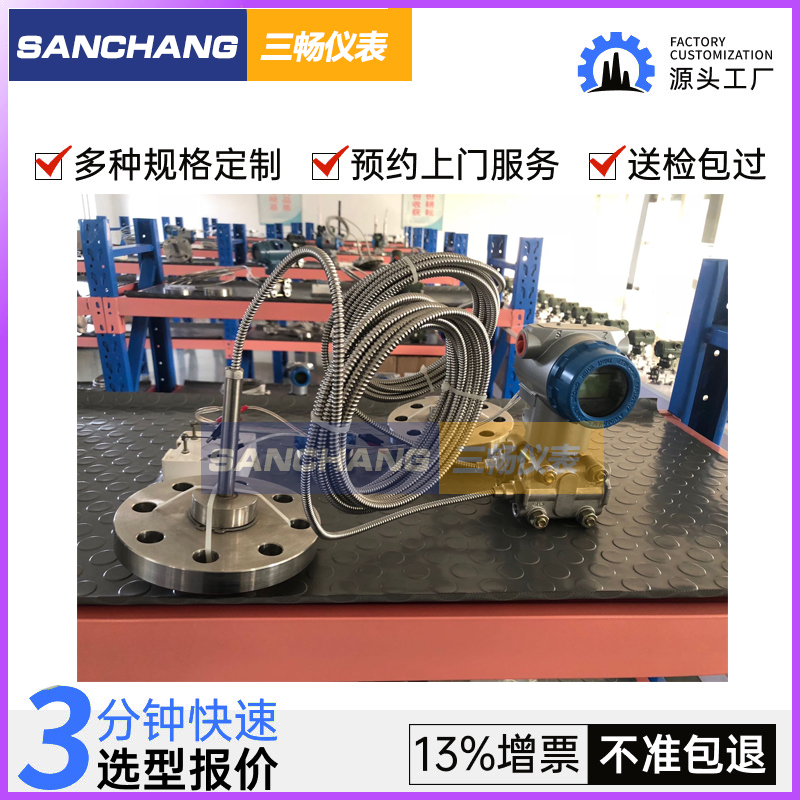

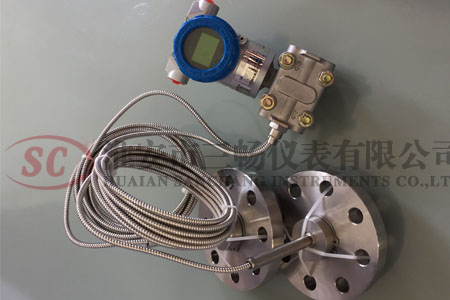

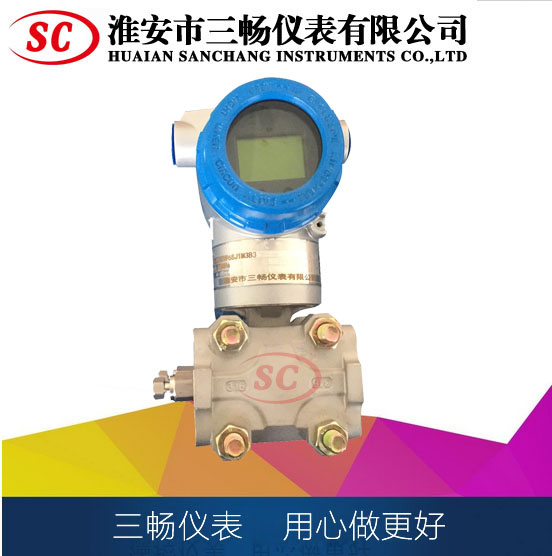

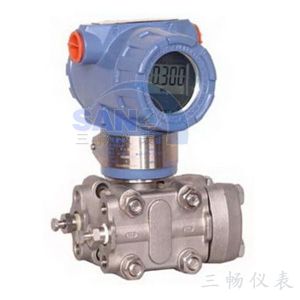

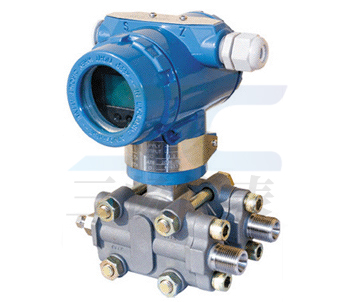

雙法蘭差壓變送器

雙法蘭差壓變送器智能型特點：

超級的測量性能，用于壓力、差壓、液位、流量測量
數字精度：±0.25%
模擬精度：±0.5%±0.1%F.S
全 性 能：±0.25F.S
穩 定 性：0.25% 60個月
量 程 比：100：1
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現非常佳測量
世界上唯一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性
雙法蘭液位計采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級。

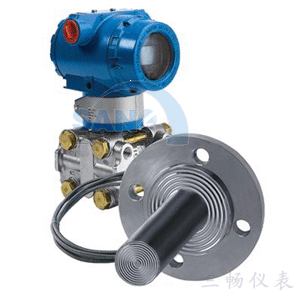

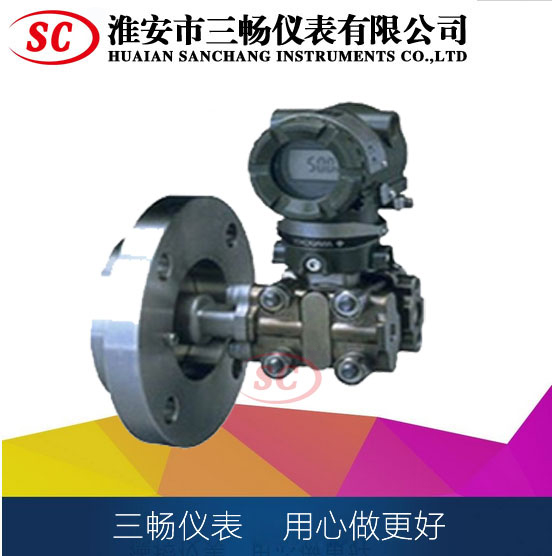

SC-3051DP型帶遠傳裝置的差壓/壓力變送器，為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。

功能參數：
  ◆使用(yong)對象(xiang)：液體(ti)(ti)、氣(qi)體(ti)(ti)和蒸(zheng)氣(qi)
  ◆測量(liang)范圍(wei)：0-0.1kPa至(zhi)0-40MPa
  ◆輸(shu)出(chu)信號：4~20mA DC（特殊可為四線(xian)制220V AC供(gong)電,0~10mA DC輸(shu)出(chu)）
  ◆供電電源：12~45V DC,一般為24V DC
  ◆負(fu)載(zai)特性：與供電電源(yuan)有關,在某一電源(yuan)電壓時帶負(fu)載(zai)能力(li)見圖2,負(fu)載(zai)阻抗RL與電源(yuan)電壓VS關系式為(wei)RL≤50（VS-12）

  ◆指(zhi)示表：指(zhi)針(zhen)式線(xian)性(xing)指(zhi)示0~100%刻(ke)度(du)，以(yi)及3 1/2位LCD液(ye)晶式顯(xian)示
  ;◆防爆(bao)：a.隔爆(bao)型 dⅡCT5；b.本質安全型 iaⅡCT6
  ◆量(liang)程和(he)零點：外部連(lian)續(xu)可調
  ◆正(zheng)(zheng)負遷(qian)移：零點經(jing)過正(zheng)(zheng)遷(qian)移或(huo)負遷(qian)移后,量(liang)程(cheng)、測量(liang)范(fan)圍(wei)的(de)(de)上限值和下(xia)限值的(de)(de)絕對值，均不能超過測量(liang)范(fan)圍(wei)上限的(de)(de)100%。非(fei)常大正(zheng)(zheng)遷(qian)移量(liang)為非(fei)常小(xiao)校調(diao)量(liang)程(cheng)的(de)(de)500%；非(fei)常大負遷(qian)移量(liang)為非(fei)常小(xiao)校調(diao)量(liang)程(cheng)的(de)(de)600%。流量(liang)變送(song)器非(fei)常大正(zheng)(zheng)、負遷(qian)移量(liang)為校準量(liang)程(cheng)的(de)(de)10%
  ◆溫度范(fan)圍：放大器工作(zuo)溫度范(fan)圍：-29~+93℃（LT型為(wei):-25~+70℃），灌充(chong)硅油(you)的(de)測量元件(jian)：-40~+104℃，法蘭(lan)式變送器灌充(chong)高溫硅油(you)時：+15~+315℃，普(pu)通硅油(you)：-40~+150℃
  ◆靜(jing)壓(ya)和過載壓(ya)力：4、10、25、32MPa
  ◆濕度(du)：相對濕度(du)為0~100%。

  ◆振動(dong)影(ying)響：在任意軸向上(shang)，振動(dong)頻率(lv)為(wei)200Hz時(shi)，誤(wu)差為(wei)測(ce)量(liang)范圍上(shang)限的±0.05%/g
  ◆電源影(ying)響：小(xiao)于輸出量程的0.005%/V
  ◆負(fu)載影響：電源如果穩定,則負(fu)載沒(mei)有影響
  ◆安裝位置影(ying)響：非(fei)常大可產生0.24kPa的零點誤差,但可校正,對(dui)量程(cheng)沒(mei)有(you)影(ying)響其它


雙法蘭差壓變送器安裝說明

其實大家可能注意到， 4-20mA電流本身就可以為變送器供電，如圖1所示。變送器在電路中相當于一個特殊的負載，特殊之處在于變送器的耗電電流在4~20mA之間根據傳感器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線，因而被稱為兩線制變送器。工業電流環標準下限為4mA，因此只要在量程范圍內，變送器至少有4mA供電。這使得兩線制傳感器的設計成為可能。

　　在工業應用中，測量點一般在現場，而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算，省去2根信號傳輸導線意味著成本降低近百元！另外四線制變送器和三線制變送器因導線內電流不對稱必須使用昂貴的屏蔽線,而兩線制變送器可使用非常便宜的的雙絞線導線,因此在應用中兩線制變送器必然是首選。

帶遠傳裝置的變送器適用于下列工況：
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。

具體選型尺寸請咨詢銷售部或參看本公司相關樣冊。



雙法蘭差壓變送器型號及規格代號表

SC-3051DP型	雙法蘭差壓變送器
	4	0-4~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10.0MPa
		代號	輸出
		E	非智能型（4~20mA輸出）
		S	智能型（HART協議+4~20mA輸出）
			代號	結構材料
				法蘭接頭		隔離膜片		灌充液體
			22	316SST		316SST		硅油
				S1	一個遠傳裝置		根據表I-VI訂貨
				S2	二個遠傳裝置
					代號	附加功能
					M1	0~100%線性指示表
					M2	LED數字顯示器
					M3	LCD顯示器
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					d	隔爆型dII  BT4
					i	本安型iaIICT6
SC-3051DP	4	S	22	S2	M3    B3         ←選型舉例
